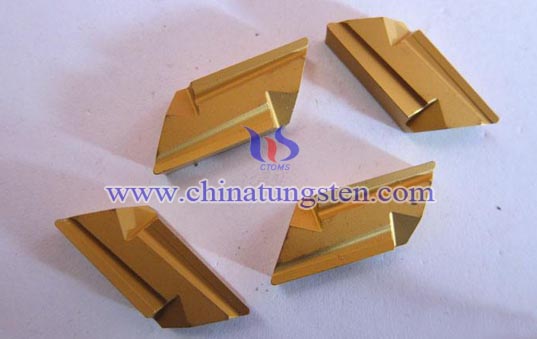

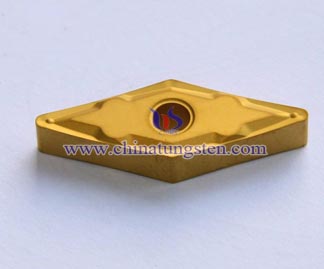

硬质合金铣刀片

硬质合金铣刀片用于机械加工制造业，根据加工不同金属（非金属）材料而选用不同材质硬质合金铣刀片。硬质合金铣刀片材质有yt14， yt15， yt5， yw1 ，yw2， yw3，yt05， yg6 ， yg8等。

硬质合金铣刀片使用时应注意情况：

硬质合金铣刀片上出现裂纹，在某种情况下是由于焊接应力过高，超过了钨钢刀头的强度而产生的。

在焊接刀具时，刀体的高度hc应大于刀片高度ht3倍。如hc/ht，在焊接后，容易引起硬质合金铣刀片断裂；若hc/ht< 3，硬质合金铣刀片表层产生拉应力，也容易出现裂纹；当hc/ht=4～5时，钨钢刀头表层无显著应力，故不易产生裂纹，即使有裂纹也不明显；在hc/ht< 8时，在焊接层上就产生均布载荷。而钨钢刀头弯曲沿合金刀片厚度方向产生拉应力，在焊接层的强度超过合金本身的力分布就更为复杂，因为不是在一个面上接合，而在两个、三个或四个面上结合。

此外，硬质合金铣刀片迅速加热和快速冷却时，由于热量分布不均，都可能产生显著的瞬时应力。在快速加热时，硬质合金铣刀片外层受压应力，中间则受拉应力。超过允许的加热速度时，就可能出现裂纹或内部的不可见裂纹。钨钢刀头焊接时，快速冷却也是很危险的，在这种情况下，外层上会出现拉应力，而引起硬质合金铣刀片出现裂纹。
